K8S Multiple Scheduler 생성하기

이번 포스팅은 쿠버네티스 클러스터 내에서 스케줄러를 하나 더 만들고 이를 사용해보는 실습을 한다.





kubeadm으로 클러스터를 생성하면 /etc/kubernetes/manifest 경로에 있는

definition file들에 의해 static pod 형태로 생성된 포드를 볼 수 있다.

(뒤에 -controlplane이 붙은 포드들이 static pod들이다)







multiple scheduler를 만들기 위해  /etc/kubernetes/manifest 경로의 scheduler file을 사용한다.







참고로 생성할 스케줄러는 /etc/kubernetes/manifest 경로가 아닌 다른 경로에서 수정해주어야 한다.

이유는 다음을 참고

K8S Scheduling 정리2 (Resource, Daemonsets, Static pod)







< 수정 전의 custom-scheduler.yaml >

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    component: kube-scheduler
    tier: control-plane
  name: kube-scheduler
  namespace: kube-system
spec:
  containers:
  - command:
    - kube-scheduler
    - --authentication-kubeconfig=/etc/kubernetes/scheduler.conf
    - --authorization-kubeconfig=/etc/kubernetes/scheduler.conf
    - --bind-address=127.0.0.1
    - --kubeconfig=/etc/kubernetes/scheduler.conf
    - --leader-elect=true
    - --port=0
    image: k8s.gcr.io/kube-scheduler:v1.20.0
    imagePullPolicy: IfNotPresent
    livenessProbe:
      failureThreshold: 8
      httpGet:
        host: 127.0.0.1
        path: /healthz
        port: 10259
        scheme: HTTPS
      initialDelaySeconds: 10
      periodSeconds: 10
      timeoutSeconds: 15
    name: kube-scheduler
    resources:
      requests:
        cpu: 100m
    startupProbe:
      failureThreshold: 24
      httpGet:
        host: 127.0.0.1
        path: /healthz
        port: 10259
        scheme: HTTPS
      initialDelaySeconds: 10
      periodSeconds: 10
      timeoutSeconds: 15
    volumeMounts:
    - mountPath: /etc/kubernetes/scheduler.conf
      name: kubeconfig
      readOnly: true
  hostNetwork: true
  priorityClassName: system-node-critical
  volumes:
  - hostPath:
      path: /etc/kubernetes/scheduler.conf
      type: FileOrCreate
    name: kubeconfig
status: {}







이제 스케줄러 name을 my-scheduler로 변경하고 command에 다음 내용을 추가해준다.

- --leader-elect=false
- --port=10282
- --scheduler-name=my-scheduler
- --secure-port=0



- leader-elect: 커스텀 스케줄러는 main 스케줄러로 사용하지 않을 것이기 때문에 false를 준다.

- port: 기존에 사용하고 있는 스케줄러와 다른 포트를 사용하기 위해 10282포트를 사용

- scheduler-name: scheduler-name은 설정해주지 않으면 default 스케줄러 name으로 정해진다.

- secure-port: https는 사용하지 않겠다.







<수정 후의 custom-scheduler.yaml>

apiVersion: v1
kind: Pod
metadata:
  labels:
    component: my-scheduler
    tier: control-plane
  name: my-scheduler
  namespace: kube-system
spec:
  containers:
  - command:
    - kube-scheduler
    - --authentication-kubeconfig=/etc/kubernetes/scheduler.conf
    - --authorization-kubeconfig=/etc/kubernetes/scheduler.conf
    - --bind-address=127.0.0.1
    - --kubeconfig=/etc/kubernetes/scheduler.conf
    - --leader-elect=false
    - --port=10282
    - --scheduler-name=my-scheduler
    - --secure-port=0
    image: k8s.gcr.io/kube-scheduler:v1.19.0
    imagePullPolicy: IfNotPresent
    livenessProbe:
      failureThreshold: 8
      httpGet:
        host: 127.0.0.1
        path: /healthz
        port: 10282
        scheme: HTTP
      initialDelaySeconds: 10
      periodSeconds: 10
      timeoutSeconds: 15
    name: kube-scheduler
    resources:
      requests:
        cpu: 100m
    startupProbe:
      failureThreshold: 24
      httpGet:
        host: 127.0.0.1
        path: /healthz
        port: 10282
        scheme: HTTP
      initialDelaySeconds: 10
      periodSeconds: 10
      timeoutSeconds: 15
    volumeMounts:
    - mountPath: /etc/kubernetes/scheduler.conf
      name: kubeconfig
      readOnly: true
  hostNetwork: true
  priorityClassName: system-node-critical
  volumes:
  - hostPath:
      path: /etc/kubernetes/scheduler.conf
      type: FileOrCreate
    name: kubeconfig
status: {}







이제 스케줄러를 생성해주면 다음과 같이 my-scheduler가 생성된 것을 볼 수 있다.







하지만 여기서 READY가  0/1 상태인데 왜 그럴까?



multiple scheduler는 multiple 마스터 노드들에서 돌아가고

한 마스터 노드에서는 하나의 스케줄러만 동작할 수 있기 때문이다.



그렇다면 새로 생성한 스케줄러가 잘 동작하는지는 어떻게 알 수 있을까?



기존의 스케줄러 포드를 지우거나 포드를 생성할 때 직접 사용할 스케줄러를 명시해 줄 수 있다.



후자의 방법을 이용해서 my-scheduler를 사용해보자.

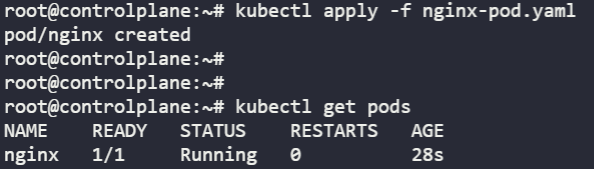

다음과 같이 임의의 포드를 하나 생성해주고 사용할 schedulerName을 명시한다.







만약 스케줄러가 정상적으로 동작하지 않는다면 포드는 pendding 상태에서 머물고

잘 동작한다면 다음과 같이 정상적으로 running status를 유지한다.
